Proficy Batch Execution: il prodotto per gestire processi Batch
Controllo costante della produzione senza una programmazione complessa
Proficy Batch Execution dispone di un ambiente di sviluppo delle applicazioni totalmente grafico e intuitivo, che assicura un’acquisizione completa dei dati, una gestione robusta dei lotti, una visualizzazione chiara dei processi e potenti funzioni di supervisione e controllo.
Definisce ricette per i prodotti, come formulazioni, procedure e requisiti degli impianti, quindi le pianifica e le mette in atto archiviando le informazioni relative alle loro modalità di esecuzione.
Proficy Batch Execution è una soluzione di automazione batch potente e ricca di funzionalità. Il software è dotato di un ambiente di sviluppo delle applicazioni semplice, che consente ai proprietari dei processi di implementare in modo rapido ed efficiente l’automazione batch, indipendentemente dall’apparecchiatura sottostante.
Batch Execution include la raccolta dei dati, una solida gestione dei batch, una chiara visualizzazione dei processi e potenti funzionalità di controllo di supervisione, consentendo una soluzione batch completa per i settori delle scienze biologiche, degli alimenti e delle bevande, dei beni di consumo confezionati e dei prodotti chimici speciali.
Ricette semplici e potenti
Scrivete, programmate ed eseguite ricette con variazioni di sequenza e componete ricette drasticamente diverse senza dover modificare il codice PLC. Basato sul modello S88 con il concetto di classi, è possibile creare ricette da eseguire su qualsiasi unità all’interno di una classe e ottenere una maggiore agilità.
Sviluppo più rapido e intelligente
La soluzione software offre una piattaforma di sviluppo batch rapida, semplice ed efficace che consente di modellare le apparecchiature dell’impianto, aggiungere percorsi delle apparecchiature, priorità e stato delle apparecchiature e creare e gestire componenti di ricette riutilizzabili.
Sicurezza e conformità migliorate
Batch Execution offre la verifica del punto di ingresso attraverso le firme elettroniche nei controlli attivi e negli editor di ricette/apparecchiature, supportando la conformità alla normativa 21 CFR Parte 11 grazie all’auditing delle apparecchiature e delle ricette e al controllo delle versioni. Inoltre, centralizza la posizione di archiviazione dei registri elettronici con una tecnologia di store-and-forward crittografata che fornisce automaticamente un audit trail del runtime e della configurazione.
Soluzione aperta e stratificata
Batch Execution si integra perfettamente con qualsiasi sistema HMI/SCADA, MES/ERP, PLC o DCS conforme a OPC, consentendo la navigazione OPC per stabilire la connessione e la creazione automatica di tag, incorporando modifiche agli allarmi e al controllo.
Visualizzazioni e controlli per l’operatore

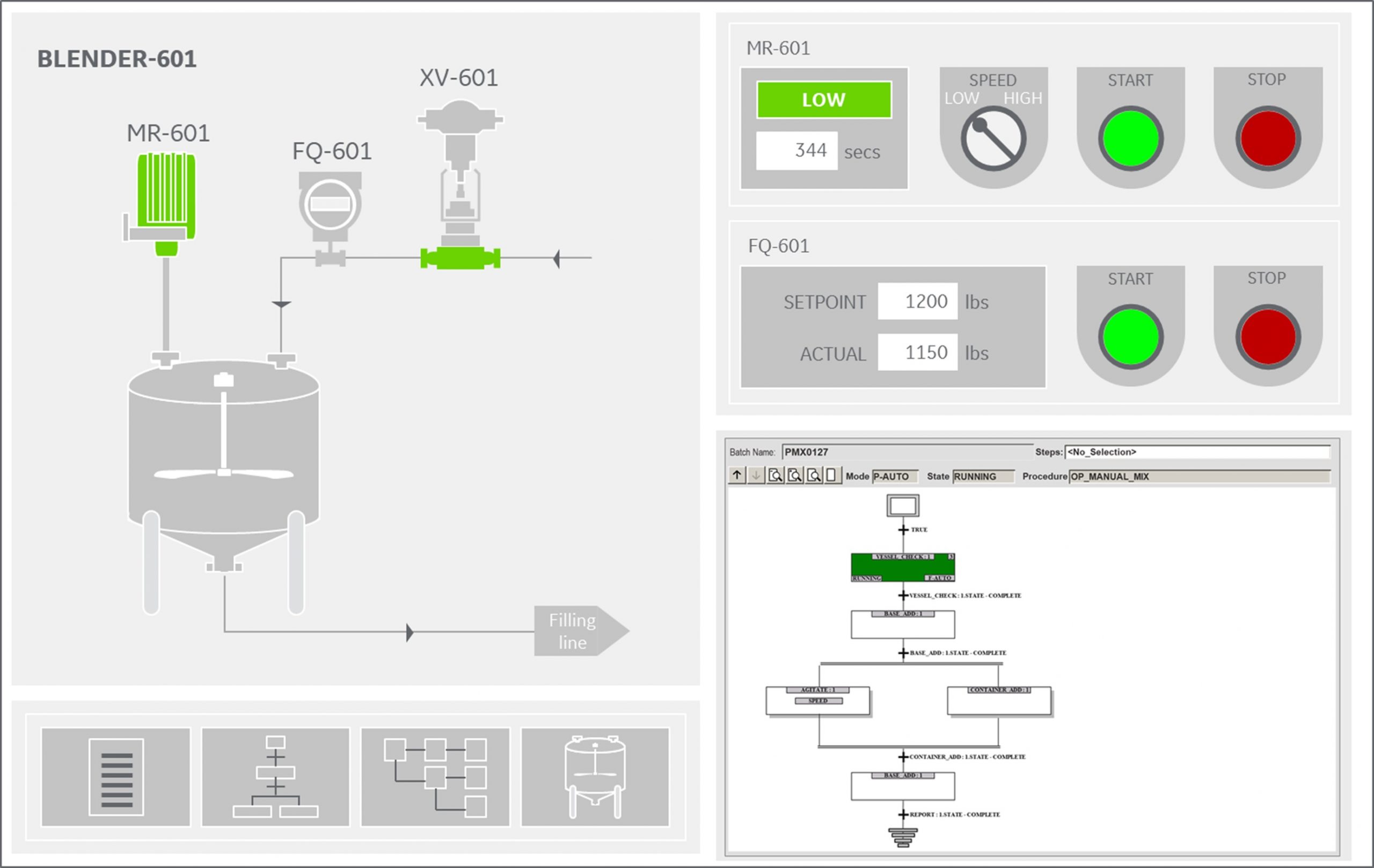

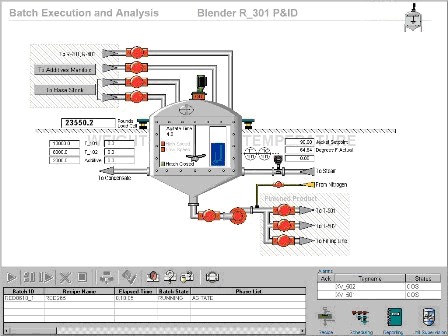

La visualizzazione dei batch può essere incorporata nelle schermate HMI/SCADA di GE Vernova. Le procedure possono essere visualizzate in un diagramma funzionale sequenziale (SFC), in una tabella o in un giornale degli eventi. Le istruzioni di lavoro forniscono all’operatore una sequenza di passaggi per eseguire correttamente un batch. Campaign Manager consente la programmazione automatica dei batch.
Modellizzazione grafica
La modellizzazione a norma ISA S88.01 delle attività di produzione permette di definire aree, celle di processo, unità e fasi nello spazio di lavoro di Batch Execution, un ambiente grafico semplice e basato su classi, che consente di navigare direttamente verso il sistema di controllo di processo senza dover disporre di alcun database.
I comandi di controllo dei Batch e di SFC ActiveX mostrano la finestra di dialogo a norma 21CFRParte11, di Proficy Batch Execution, finestra che compare quando un operatore modifica un parametro.
Editor grafico ricette
L’editor grafica permette di creare le ricette sotto forma di un foglio elettronico semplice; un solo clic permette al sistema di convertirle automaticamente in diagrammi funzionali sequenziali a norma IEC 61131-3.
Le ricette basate sulle classi permettono di riutilizzarne i componenti e possono essere scalate per venire associate alla capacità degli impianti al momento del run-time.
21CFRpart11
La verifica nei punti di ingresso tramite le firme elettroniche consente l’audit e il controllo della versione degli impianti e delle ricette. Il sistema Batch Execution assicura l’archiviazione centralizzata di registri elettronici con una tecnologia di archiviazione e inoltro crittografati che fornisce automaticamente un audit trail del run-time e della configurazione; la gestione delle password e degli identificativi utente avviene a livello centrale tramite un sistema di protezione basato su Windows.
Libreria ActiveX
Consentono di visualizzare i processi esistenti per i lotti e interagire con essi da qualunque contenitore di oggetti ActiveX. Questi includono l’elenco dei Batch, una vista dei diagrammi funzionali sequenziali, l’associazione delle unità, i prompt per gli operatori, l’aggiunta dei lotti, il controllo manuale delle fasi, l’elenco delle ricette, le fasi attive e l’elenco degli allarmi relativi ai lotti. In questo modo gli operatori hanno a disposizione un’ottima visibilità delle attività relative ai batch.
Batch Direct
è un’interfaccia intuitiva fra Batch Execution e la logica di fase/impianto presente nei controllori; supporta la funzione di interfaccia logica per la programmazione PLI (Programming Logic Interface) e offre un approccio personalizzabile per l’implementazione delle funzioni batch con i sistemi di controllo esistenti, senza necessità di riprogrammazione della complessa logica di controllo.
Norme S88 di produzione per lotti
GE Batch Execution separa il funzionamento (la fase) degli impianti dalle procedure (ricette) utilizzate per la realizzazione dei prodotti; i processi utilizzati per questi ultimi sono quindi definiti in GE Batch Execution e le relative modifiche non danno luogo a variazioni del sistema di controllo.
